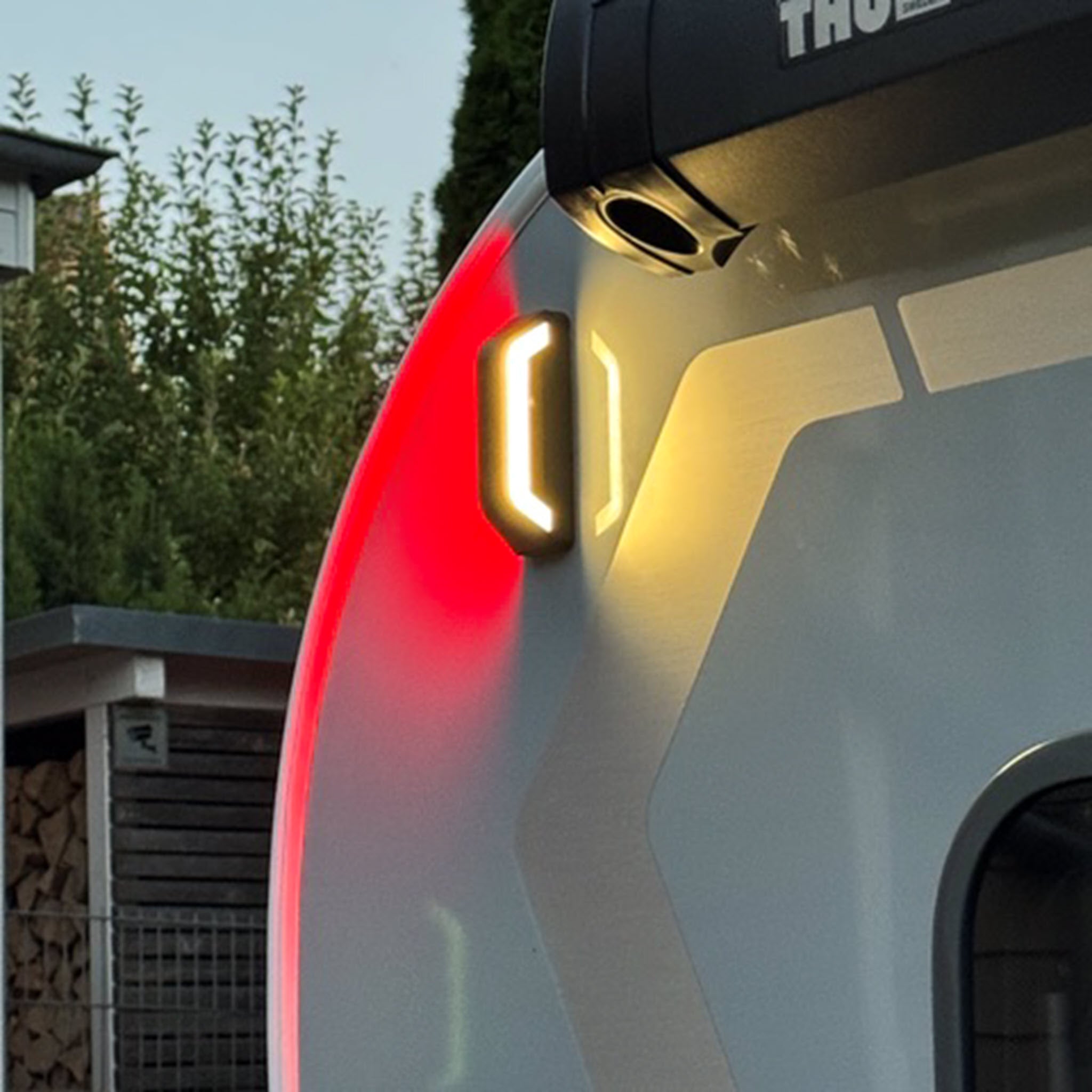

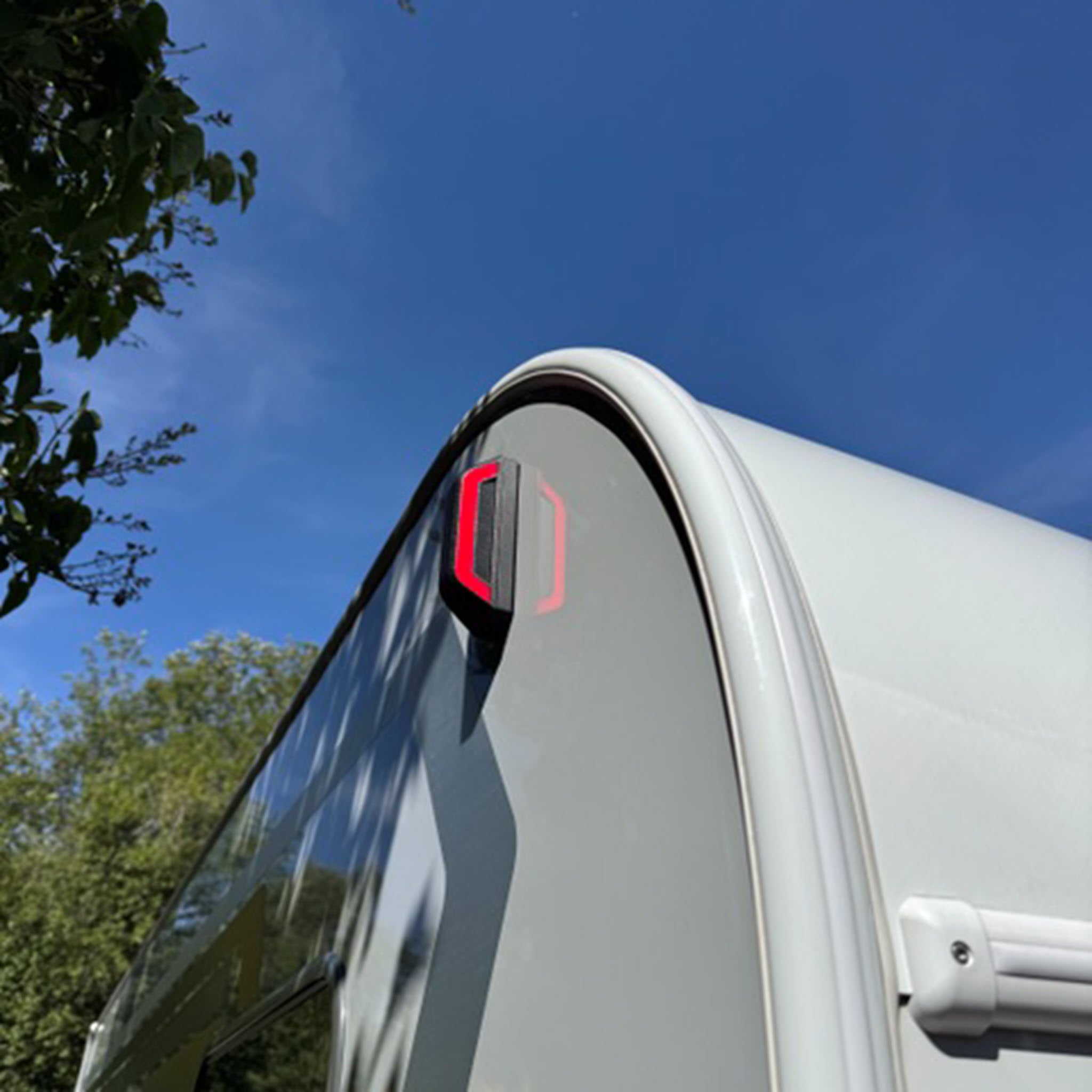

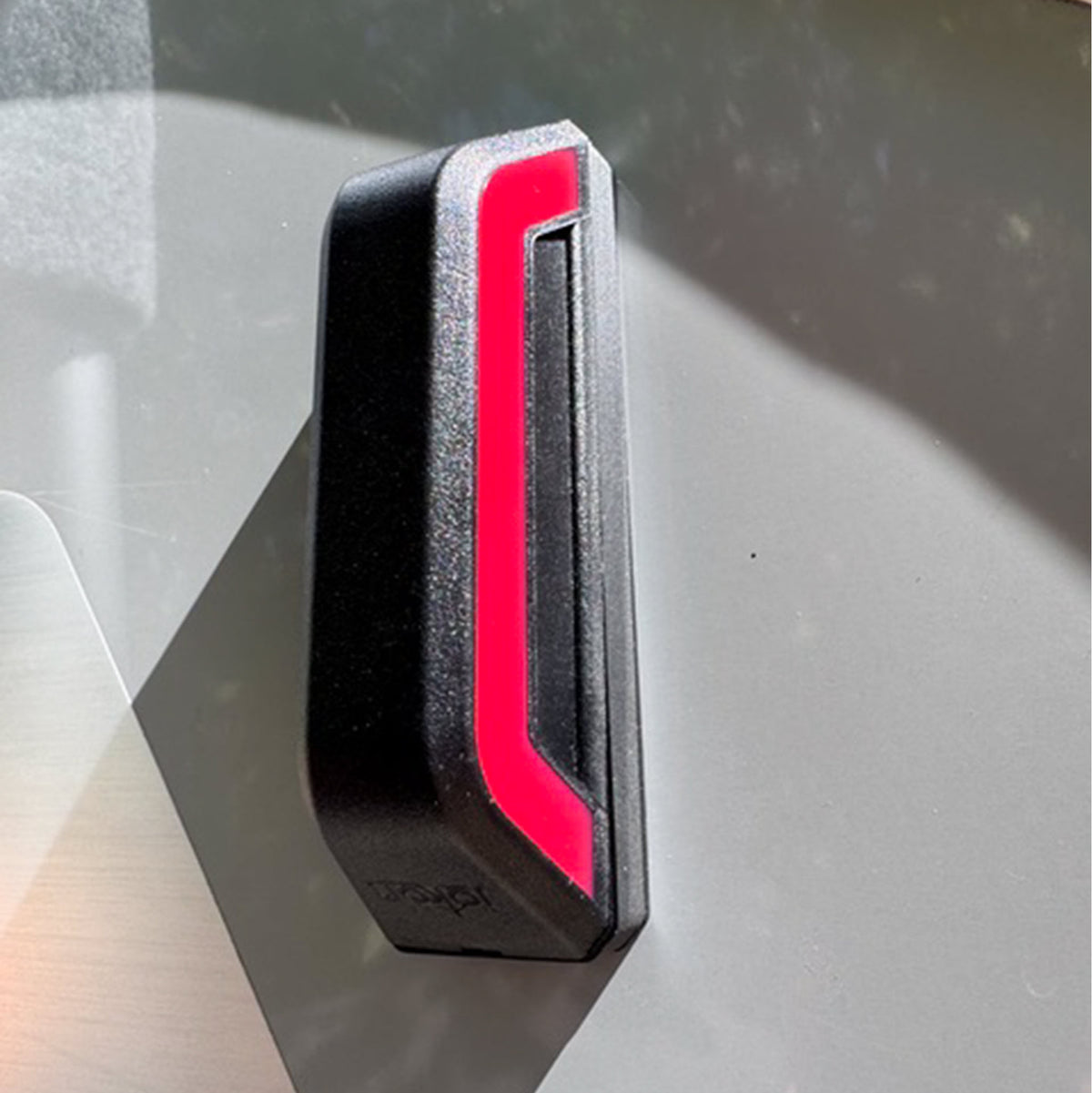

Adapter für JOKON SPL 2030 Umriss- / Positionsleuchte

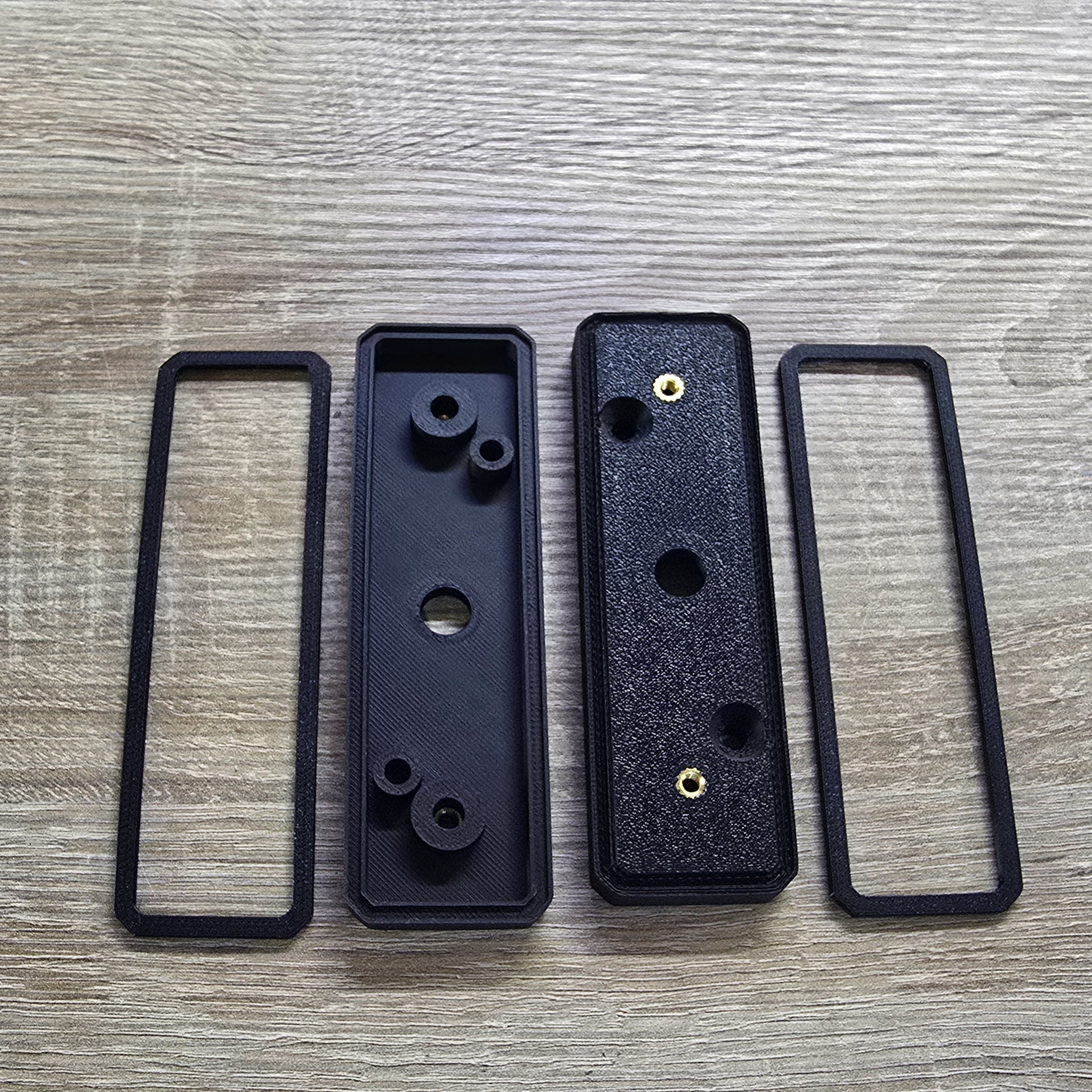

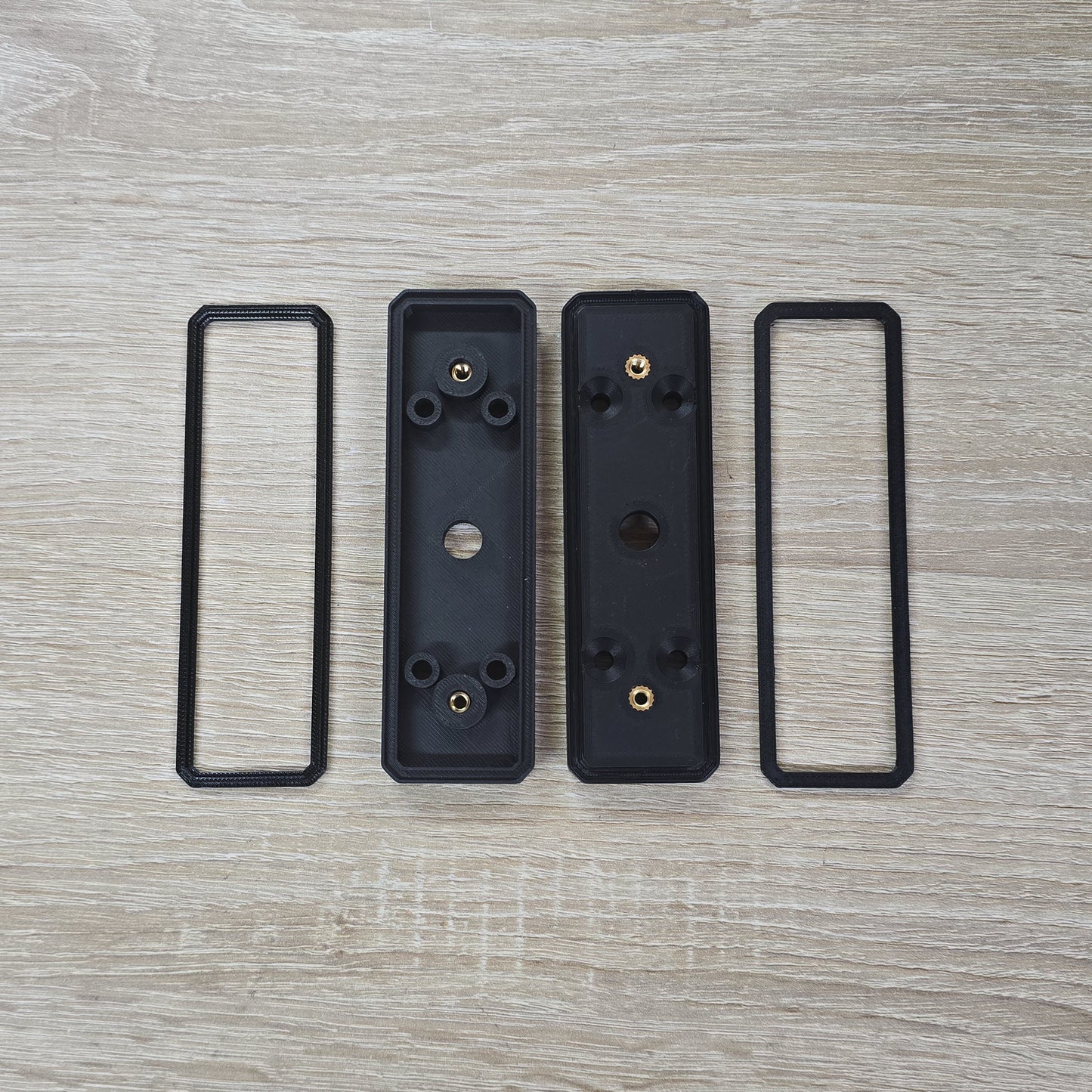

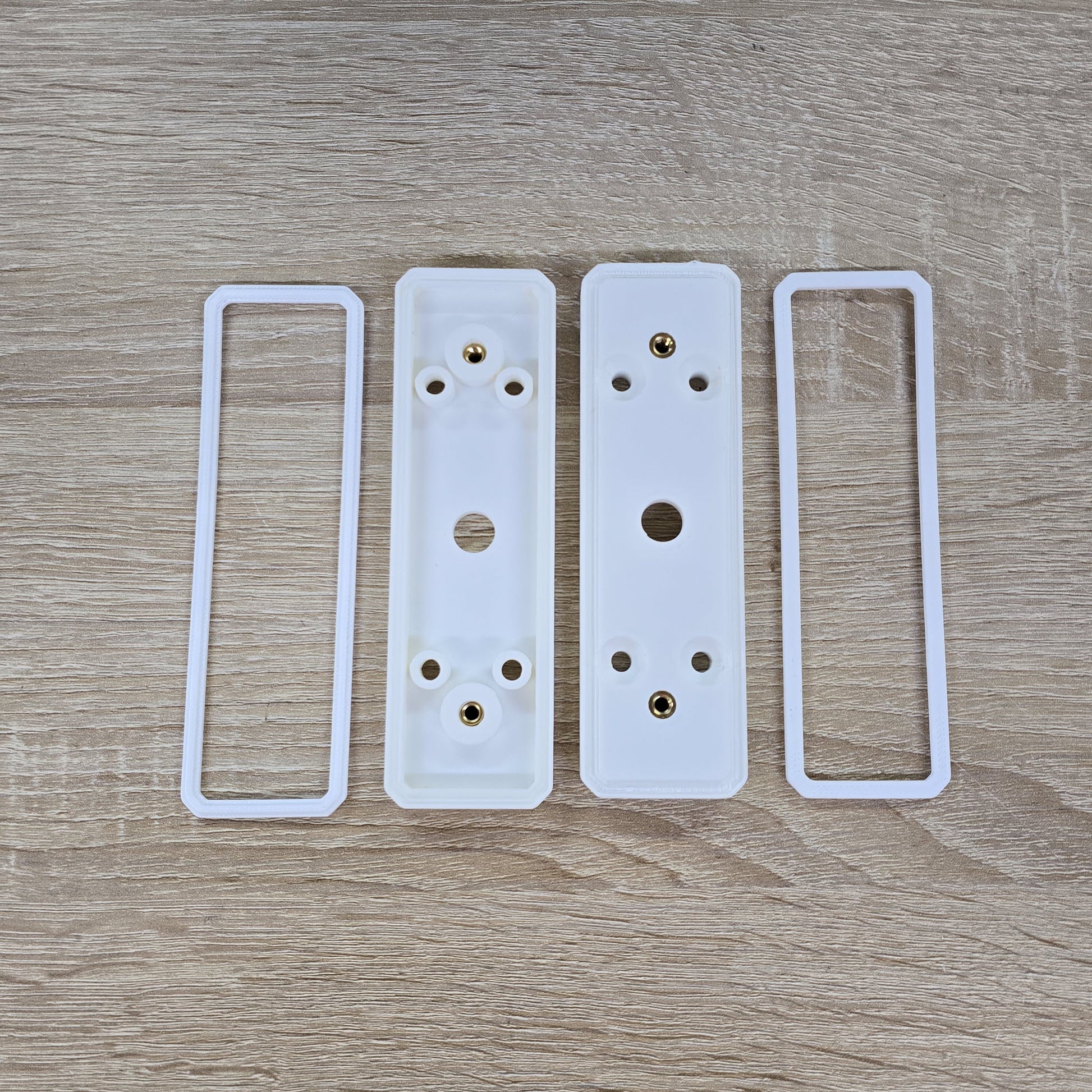

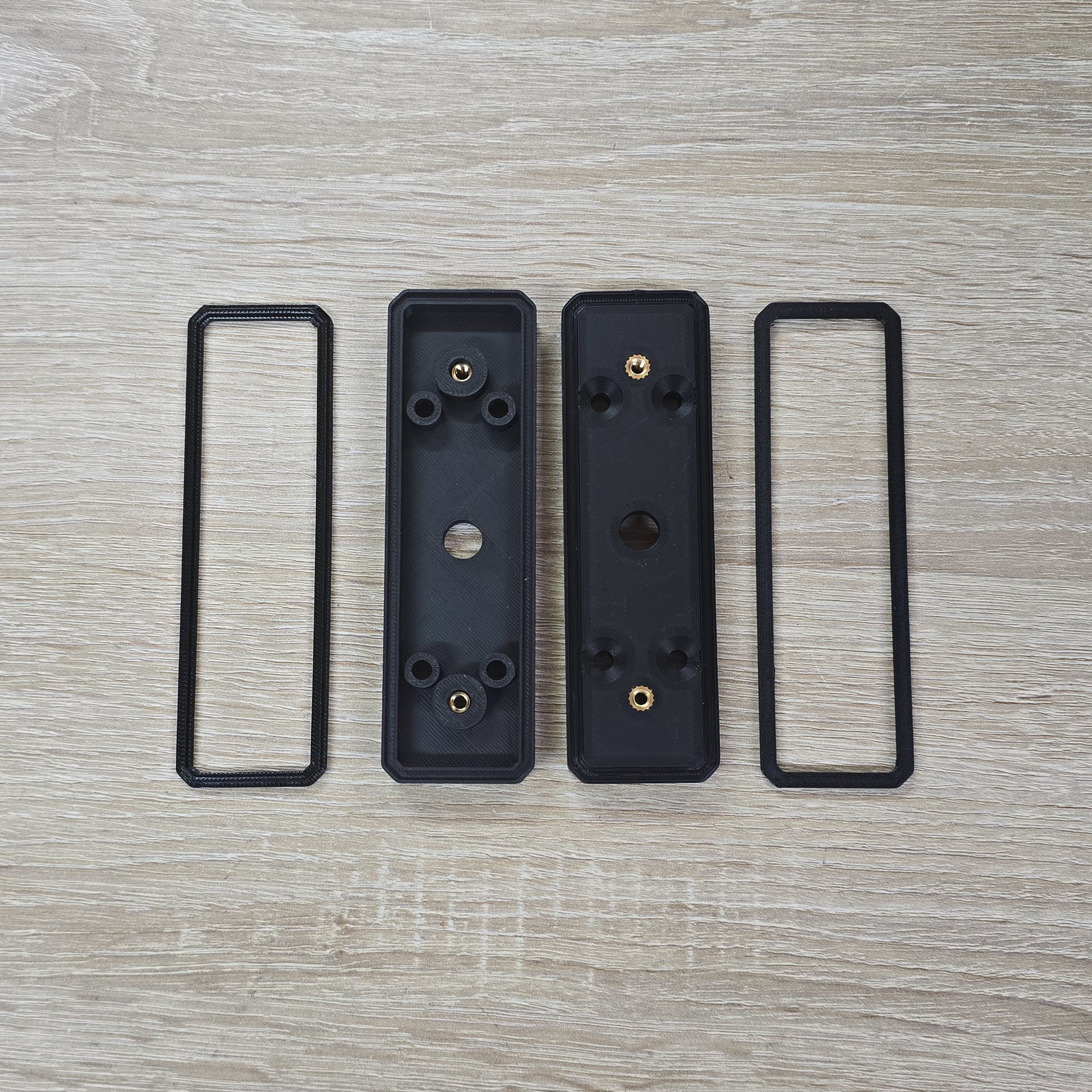

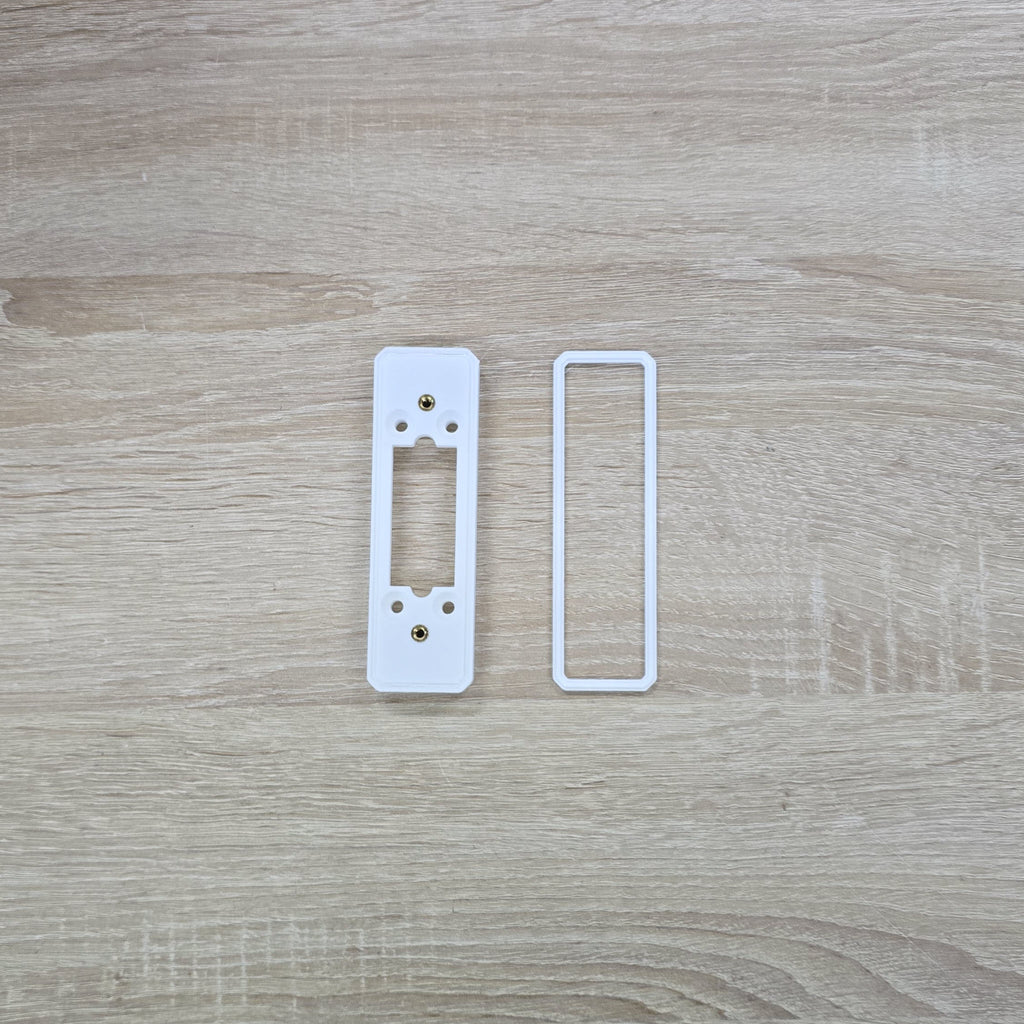

Adapterhalterung für JOKON SPL 2030 LED Umriss / positionsleuchteMit diesem Adapter lässt sich die JOKON SPL 2030 Umriss- bzw.
✔ Versand aus Deutschland — kein Zoll, keine Wartezeit
✔ Passt nicht? Wir lösen das — einfach schreiben
🇨🇭 Schweiz? Wir liefern — verzollt & unkompliziert. Mehr Infos
🇦🇹 Kein Versand nach Österreich / in die EU? Warum das so ist
Mit diesem Adapter lässt sich die JOKON SPL 2030 Umriss- bzw. Positionsleuchte einfach, sicher und passgenau montieren. Der Adapter wurde speziell für die Anforderungen an Caravan, Wohnmobil, Anhänger und Nutzfahrzeuge entwickelt und sorgt für eine stabile Befestigung der beliebten LED-Umrissleuchte.
Dank der präzisen Bauform eignet sich der Adapter ideal zur Nachrüstung, Reparatur oder individuellen Fahrzeuganpassung. Die Montage erfolgt schnell und unkompliziert und ermöglicht eine saubere Integration der Leuchte am Fahrzeug.
Der Adapter ist kompatibel mit der JOKON SPL 2030 12V LED Umrissleuchte und unterstützt eine zuverlässige Befestigung auch bei anspruchsvollen Einsatzbedingungen.
Vorteile auf einen Blick:
Technische Details:
Lieferumfang:

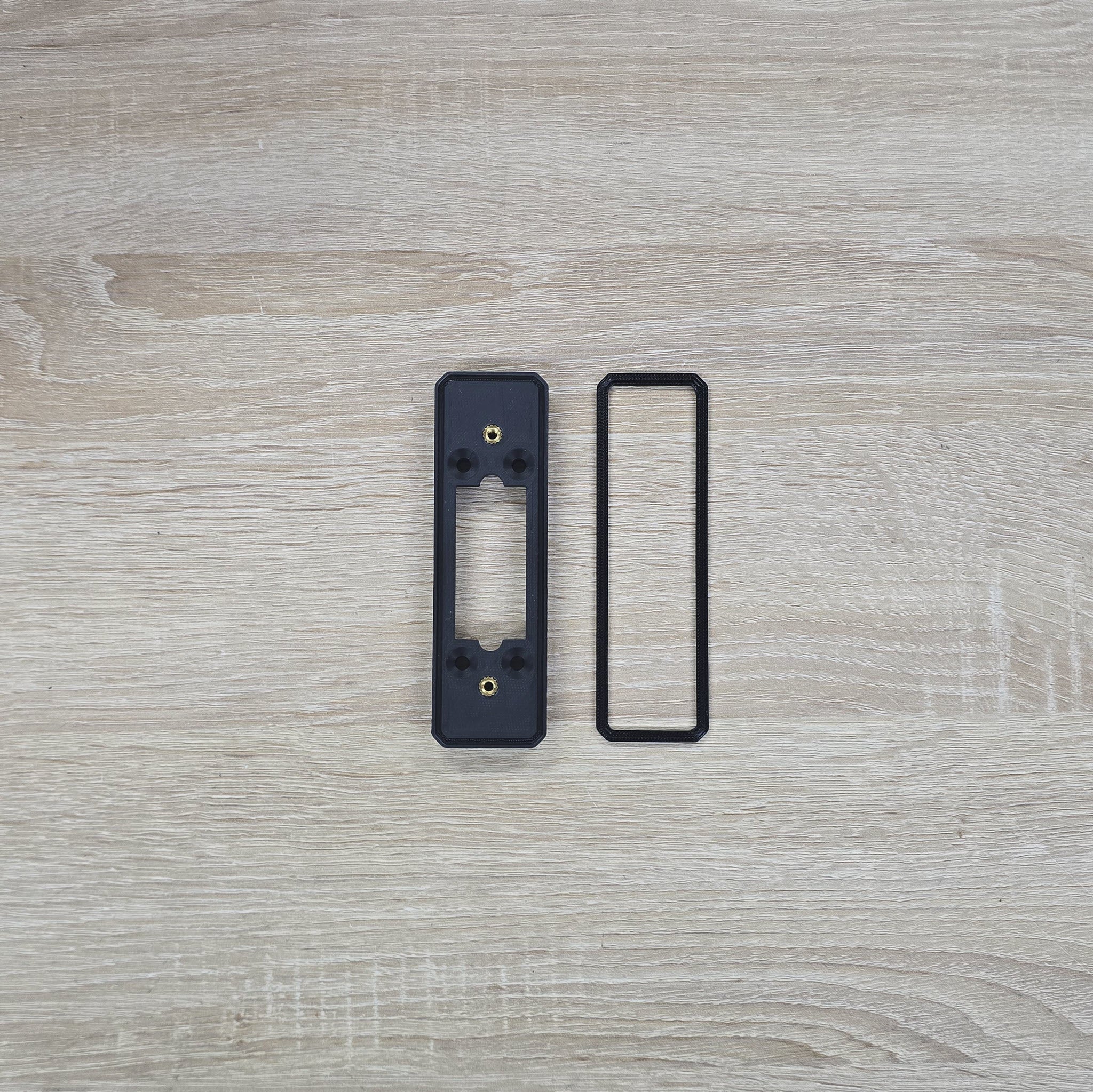

Adapterplatten für JOKON Umriss- und Positionsleuchten
Diese Anleitung beschreibt die Montage der Adapterplatten für JOKON Umriss- und Positionsleuchten als Ersatz für vorhandene Positionsleuchten am Fahrzeug.
Die Montage ist für handwerklich versierte Anwender in der Regel problemlos durchführbar.
Benötigtes Werkzeug und Material:
1. Fahrzeug spannungsfrei schalten
Vor Beginn der Arbeiten sollte die Spannungsversorgung der Positionsleuchten abgeschaltet werden.
Bei Arbeiten an der Fahrzeugelektrik empfiehlt es sich grundsätzlich, die entsprechende Stromversorgung zu trennen bzw. die Fahrzeugbatterie abzuklemmen.

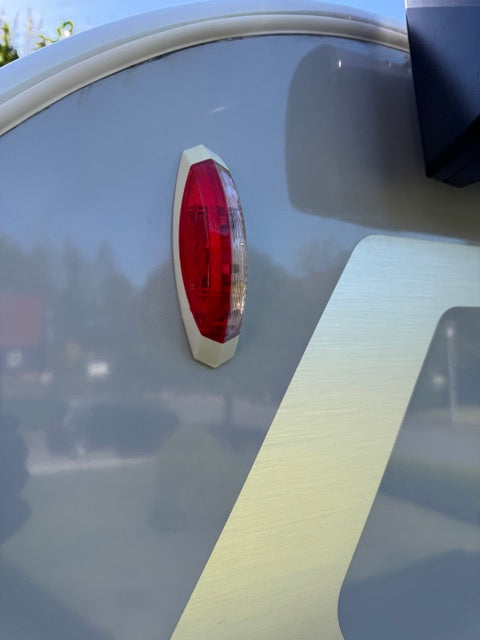

2. Alte Positionsleuchte demontieren

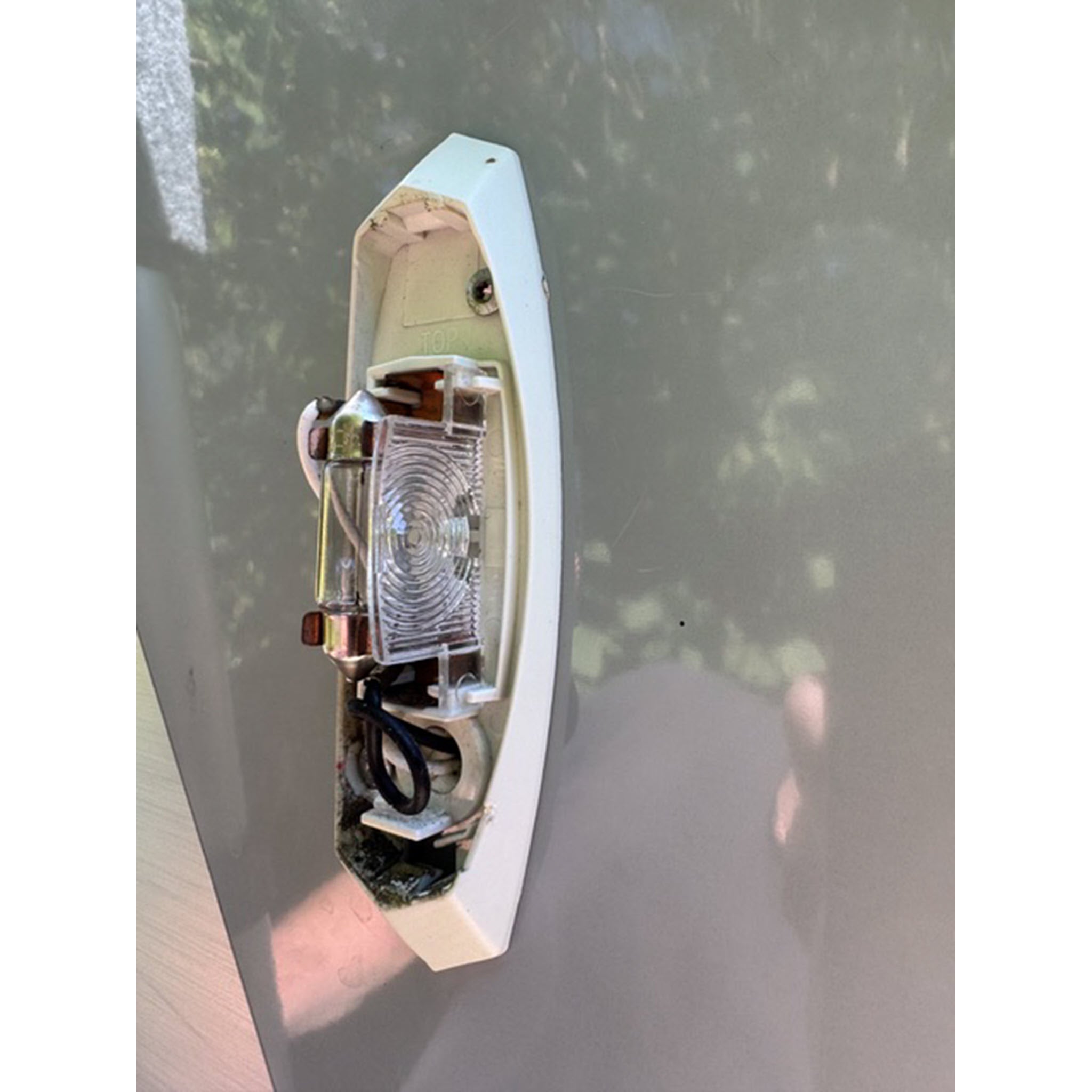

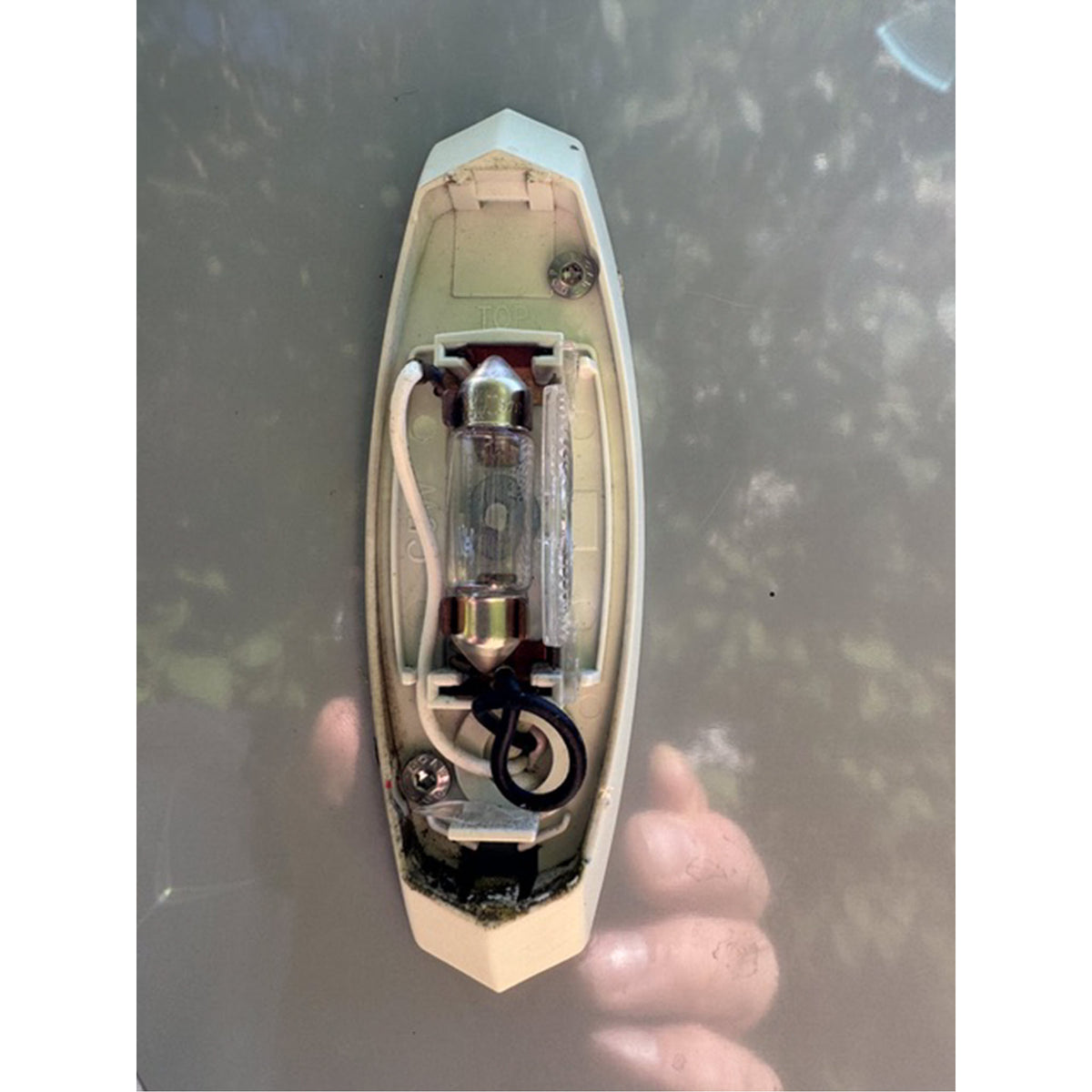

Die Abdeckung der vorhandenen Positionsleuchte vorsichtig mit einem kleinen Schraubendreher abhebeln.
Anschließend die beiden Befestigungsschrauben lösen und die alte Positionsleuchte von der Fahrzeugwand abnehmen.

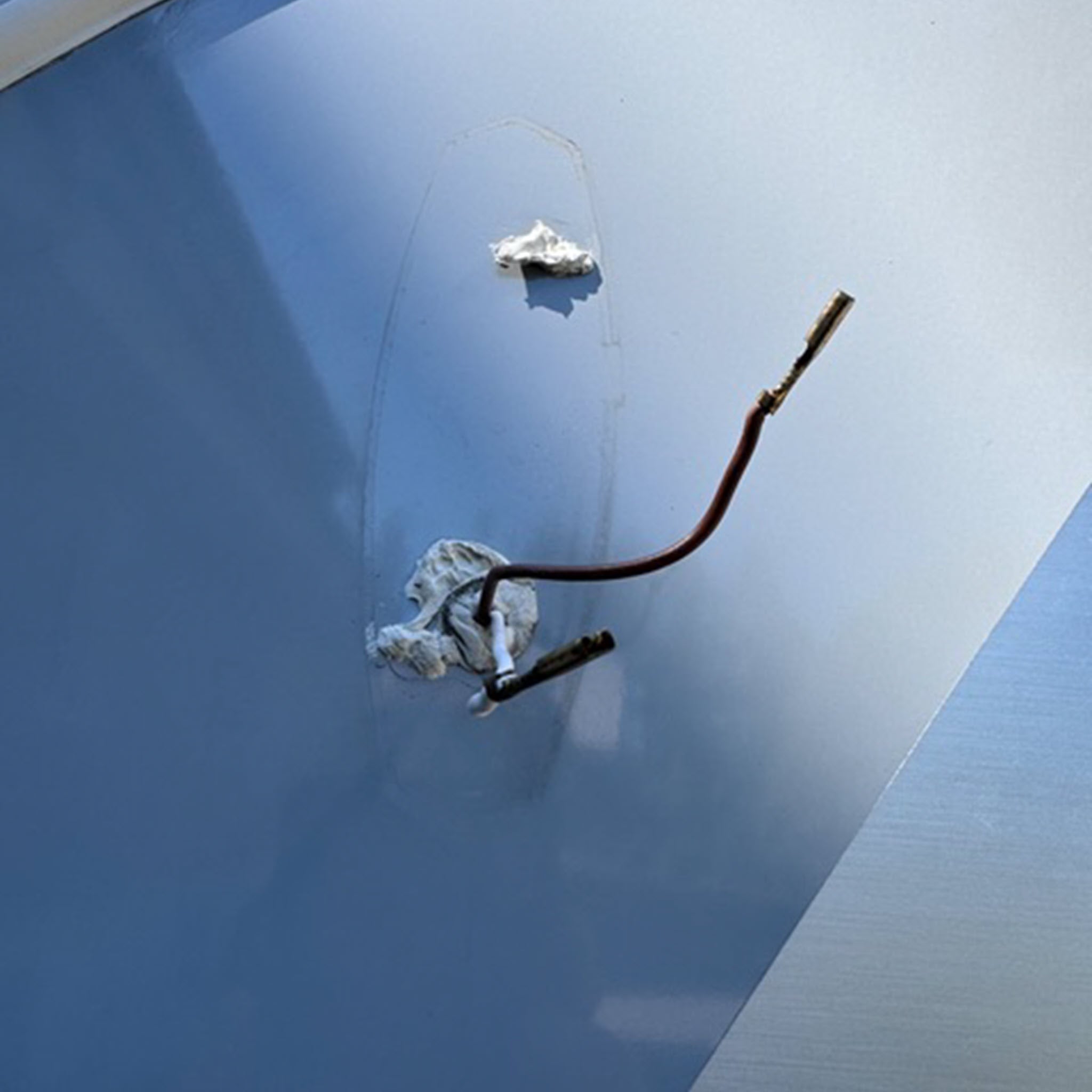

Die vorhandenen Kabelverbindungen lösen.
Nicht mehr benötigte Kabelenden entsprechend kürzen und fachgerecht isolieren. Offene oder ungeschützte Kabelenden dürfen keinen Kontakt miteinander oder mit anderen leitenden Fahrzeugteilen bekommen.
3. Montagefläche prüfen und reinigen
Nach der Demontage sollte die vorhandene Abdichtung der Schraubenlöcher und der Kabeldurchführung kontrolliert werden.
Vorhandene und intakte Dichtmasse kann, soweit sinnvoll, weiterverwendet werden. Beschädigte oder nicht mehr ausreichende Abdichtungen sollten mit einer für den Fahrzeugbereich geeigneten Dichtmasse erneuert werden.
Die Auflagefläche der Adapterplatte anschließend gründlich reinigen und entfetten. Hierfür eignet sich beispielsweise Isopropanol.
Die Fläche muss vor der weiteren Montage sauber und trocken sein.
4. Adapterplatte montieren
Die mitgelieferte Dichtung auf der Adapterplatte positionieren.
Das Anschlusskabel durch die dafür vorgesehene Öffnung führen und die Adapterplatte an der Fahrzeugwand ausrichten.
Zur Befestigung können in der Regel die vorhandenen Befestigungsschrauben der ursprünglichen Positionsleuchte verwendet werden.
Beim Verschrauben darauf achten, dass die Adapterplatte gleichmäßig anliegt und die Dichtung sauber zwischen Fahrzeugwand und Adapter positioniert ist. Es ist zu empfehlen die Schraublöcher auch mit Dichtmasse zu versehen, damit nicht über den Gewindegang Feuchtigkeit nach innen gelangen kann.
Die vorhandenen Kabeldurchführungen und Befestigungsstellen müssen weiterhin zuverlässig gegen eindringende Feuchtigkeit abgedichtet sein.
5. JOKON Leuchte elektrisch anschließen
Das Anschlusskabel der JOKON Leuchte sollte bei Bedarf auf eine geeignete Länge gekürzt werden.
Die Kabelenden abisolieren und mit den vorhandenen Fahrzeugleitungen verbinden.
Hierfür sollten für den Fahrzeugbereich geeignete und gegen Feuchtigkeit geschützte Kabelverbinder verwendet werden.
Bei Schrumpf- oder Lötverbindern unbedingt die Herstellerangaben beachten. Bei der Verwendung von Heißluft oder anderen Wärmequellen ist besonders auf ausreichenden Abstand zu Kunststoffteilen, Dämmstoffen, Dichtmassen und anderen hitzeempfindlichen bzw. brennbaren Materialien zu achten. Ganz besonders die Fahrzeugwand.
Vor der endgültigen Montage empfiehlt sich eine kurze Funktionsprüfung der Leuchte.
6. JOKON Leuchte montieren
Überschüssiges Kabel vorsichtig in den dafür vorgesehenen Bereich der Adapterplatte zurückführen. Darauf achten, dass keine Kabel eingeklemmt oder beschädigt werden.

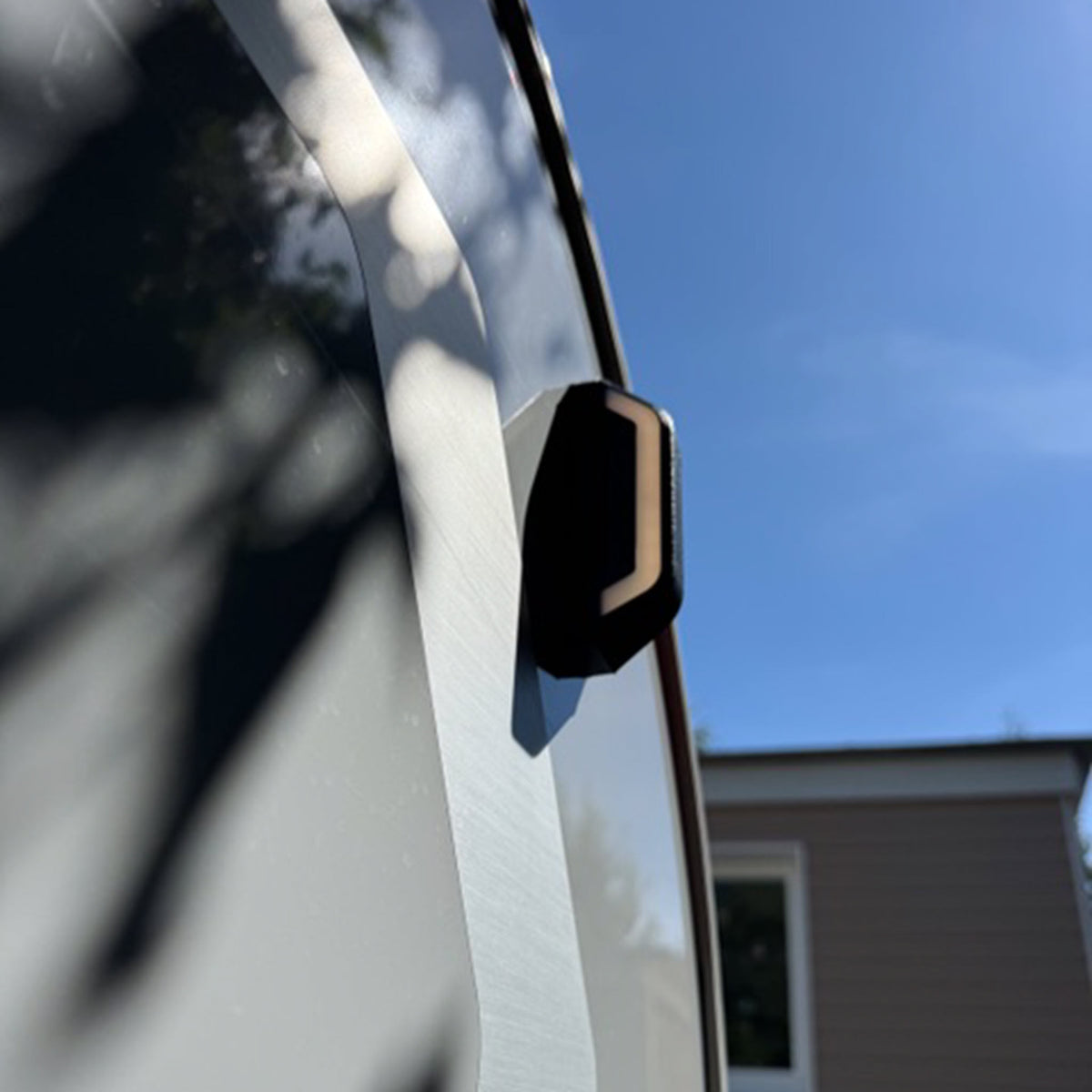

Die JOKON Leuchte anschließend mit zwei M4 Edelstahlschrauben an der Adapterplatte befestigen.
Wichtig: Die verwendeten Schrauben dürfen maximal 20 mm lang sein.

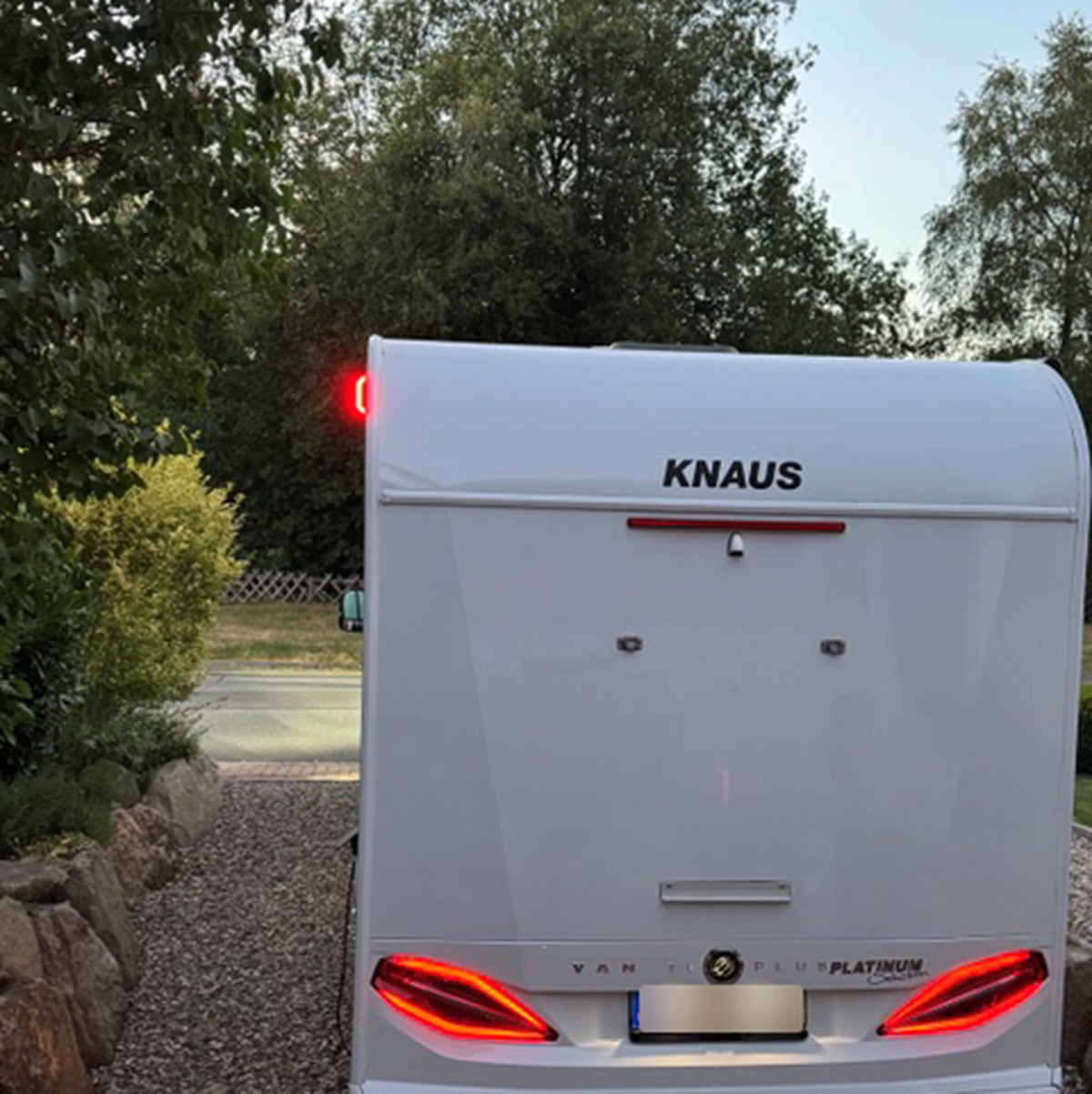

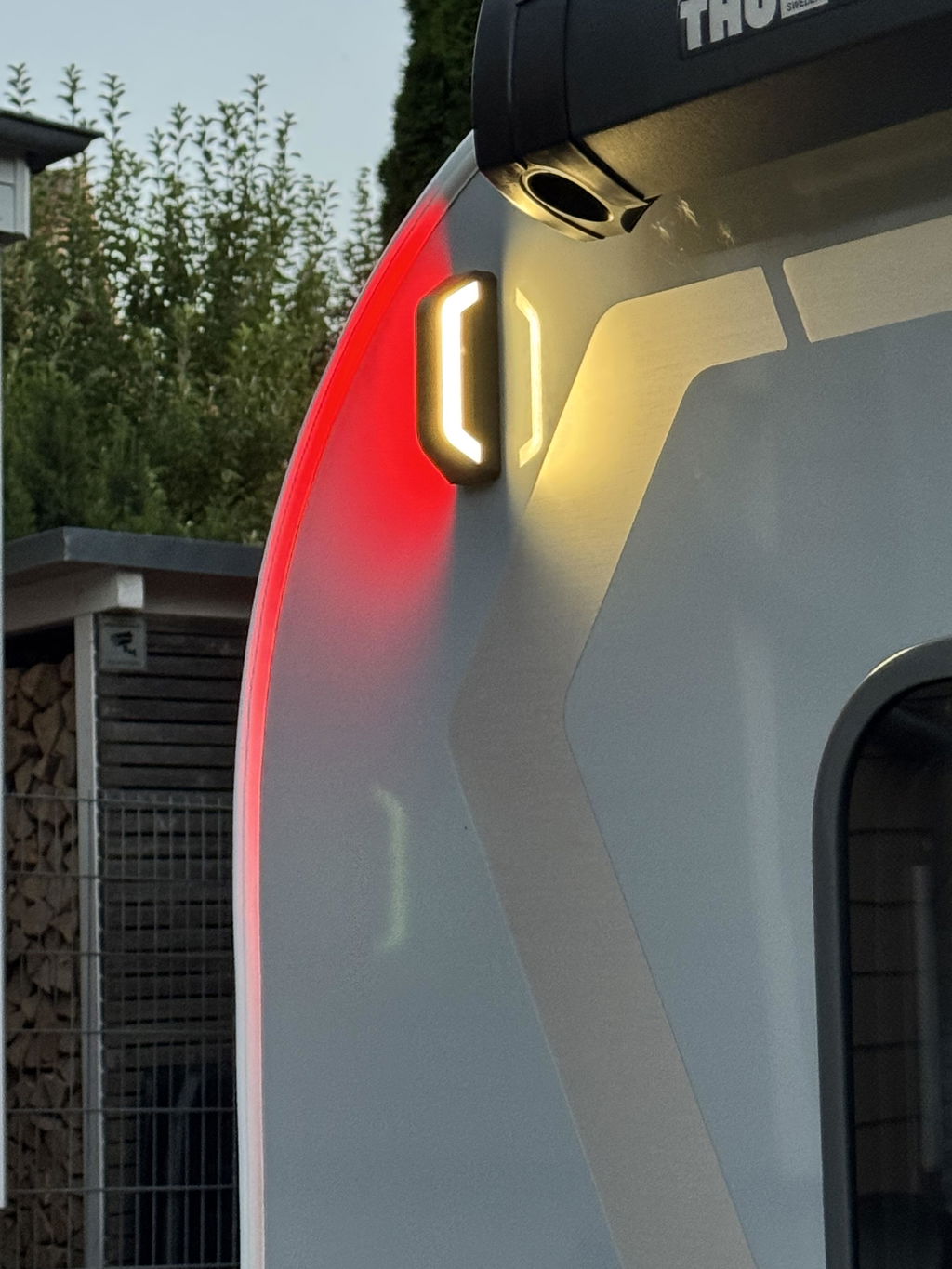

Die Leuchte entsprechend der vorgesehenen Einbaurichtung montieren. Bei der hier verwendeten Ausführung zeigt die rote Seite der Leuchte nach hinten.
7. Abschließende Kontrolle
Nach der Montage folgende Punkte überprüfen:
Anschließend kann die Spannungsversorgung wieder hergestellt werden.
Wichtiger Hinweis
Die Montage erfolgt auf eigene Verantwortung.
Arbeiten an der Fahrzeugelektrik sollten nur von Personen durchgeführt werden, die über die hierfür erforderlichen Kenntnisse und Fähigkeiten verfügen. Bei Unsicherheit sollte die Montage durch eine Fachwerkstatt durchgeführt werden.
Vor der Montage ist zu prüfen, ob die Adapterplatte und die verwendete Leuchte für das jeweilige Fahrzeug und die vorhandene Einbausituation geeignet sind.
Für Schäden, die durch eine unsachgemäße Montage, fehlerhafte elektrische Anschlüsse, unzureichende Abdichtung oder die Verwendung ungeeigneter Befestigungsmittel entstehen, kann keine Haftung übernommen werden.
Danke an John Günther der uns diese Montageanleitung zur Verfügung gestellt hat
